VIValdi测试天线

---

1、产品型号:ZJ-VIVALDI-0760-M04

2、产品名称:VIVALDI测试天线

3、产品料号:60.06.012.0036

4、技术指标:

电气性能		机械性能
频率范围:	700-6000 可选	接头形式	SMA-F
极化方式	水平、垂直极化	工作温度	-45℃~+80℃
输入阻抗	50 ohm	储存温度	-55℃~+85℃
覆盖范围	士30°	工作湿度	0~95%
输出驻波	3.2:1 max	结构平面形变度(平坦度)	≤0.5%
增益	≤2dBi@700-1000MHz ≥4dBi@1500-6000MHz	天线尺寸	150mmx100mmx1.6mm
效率	≥40%Min ≥260%AVg.

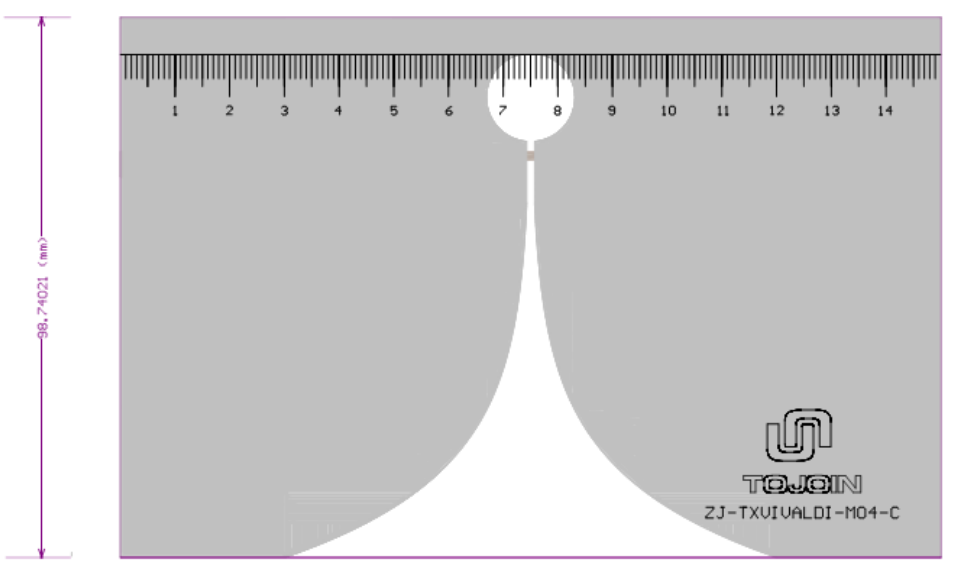

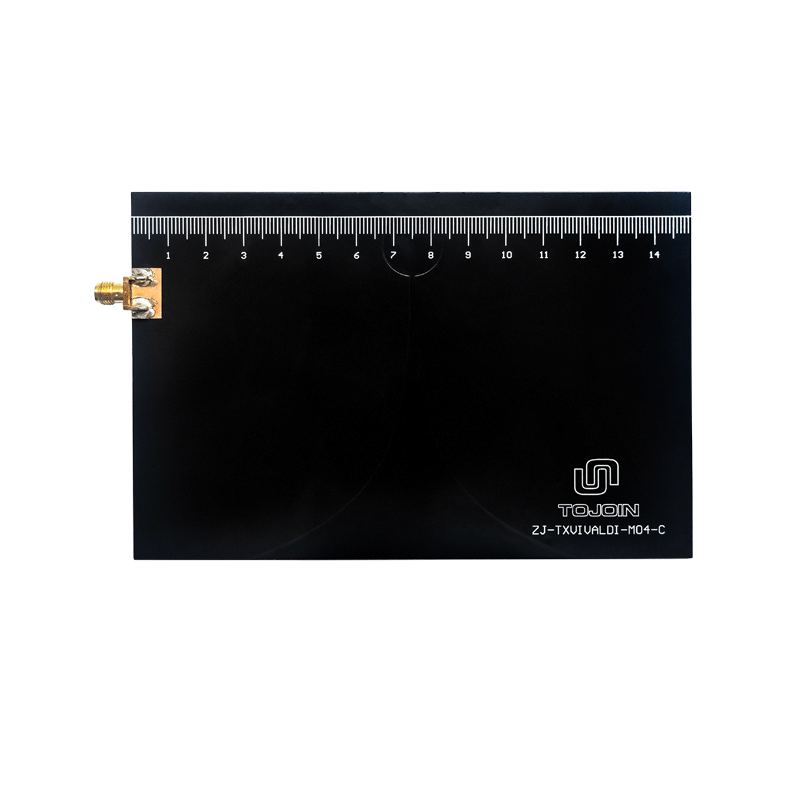

天线结构外观

---
